Пересечение размерных линий на чертеже

Нанесение размеров. Размеры на строительных чертежах наносят по ГОСТ 2.307-68* с учетом требований ГОСТ 21.101-97

Размеры на строительных чертежах наносят по ГОСТ 2.307-68* с учетом требований ГОСТ 21.101-97.

Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертежах.

Остановимся на основных особенностях нанесения размеров на строительных чертежах:

1. Размерную линию на её пересечении с выносными, контурными или осевыми линиями ограничивают не стрелками, а засечками в виде отрезков основных линий длиной 2-4мм, проводимых под углом 45 (наклон направо) к размерной линии (рис. 46).

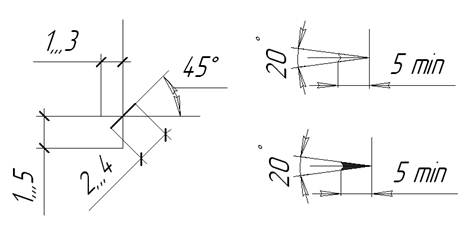

Рисунок 46 — Начертание:

а) – засечек на размерных линиях; б) – стрелок направления взгляда

2. Не только выносные линии должны выступать за размерные на 1-5мм, но и размерные линии должны выступать за крайние выносные на 1-3мм (рис. 47).

3. Допускается пересечение размерной линии выносной линией и другими размерными линиями.

4. На строительных чертежах допускается повторять размеры одного и того же элемента, а также наносить размеры в виде замкнутой цепи. Напомним здесь, что расстояние от наружного контура изображения до первой размерной линии должно быть не менее 10мм, а между параллельными размерными линиями не менее 7мм (рис. 47). При размещении за габаритами плана различных элементов здания расстояние от первой размерной линии до контура плана может быть увеличено до 20мм и более.

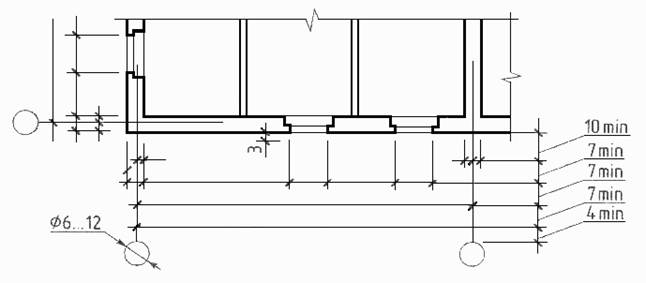

Рисунок 47 – Нанесение размеров в строительных чертежах

На фасадах, разрезах и сечениях наносятся высотные отметки уровней (высоты, глубины) элемента здания или конструкции от какого-либо расчетного уровня, принимаемого за «нулевой». Отметки помещают на выносных линиях или линиях контура и обозначают знаком, который представляет собой стрелку с полочкой. Стрелка изображается в виде прямого угла, опирающегося своей вершиной на выносную линию и имеющего стороны, проведенные основными линиями (0,7-0.8мм) под углом 45° к выносной линии или линии контура (рис. 48). Вертикальный отрезок, полочка и выносная линия выполняются тонкой сплошной линией (0,2-0,3мм). Отметки, характеризующие высоту уровней, указывают в метрах с тремя десятичными знаками после запятой. Плоскость, от которой берут начало отсчета последующие уровни, называют нулевым уровнем и обозначают отметку без знака — «0,000». Отметки, лежащие выше нулевого уровня, за который принимается чистый пол первого этажа, обозначают со знаком плюс (например, +2,500), а уровни, лежащие ниже, обозначают знаком минус (например, — 0,800). Если около одного из изображения располагается несколько отметок уровней, расположенных друг над другом, то вертикальные линии отметок со стрелками рекомендуется размещать на одной вертикали, а полочки делать одинаковой длины. На изображениях отметки уровней проставляются, по возможности, в одну колонку. Отметки могут сопровождаться поясняющими надписями, например: Ур.ч.п. – уровень чистого пола, Ур.з. – уровень земли ( рис. 48). На чертежах планов допускается наносить высотные отметки зданий в прямоугольные или на полке линии-выноски.

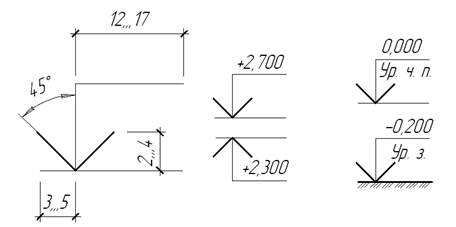

Рисунок 48 – Нанесение отметок уровня на фасадах, разрезах, сечениях:

а) – размеры знака отметки уровня;

б) – примеры расположения и оформления знаков на изображениях;

в) – примеры знаков уровня с поясняющими надписями.

Читать еще:  Решетки на окна с подставкой для цветов

4. На строительных чертежах часто возникает необходимость проставить величину уклона (тангенс угла наклона – отношение превышения к заложению). Сам уклон на чертежах (кроме планов) обозначают условным знаком « Ð », острый угол которого должен быть направлен в сторону уклона и который наносят непосредственно над линией контура или на полке линии – выноски (рис. 49). Величину уклона указывают размерным числом в виде простой дроби или десятичной дробью с точностью до третьего знака. В некоторых случаях применяют обозначение уклона элемента (стержня) прямоугольным треугольником с вертикальным и горизонтальным катетами, гипотенуза которого совпадает с осью или внешней контурной линией изображаемого элемента. Над катетами проставляют абсолютное или относительное значение их величин, например, 50 и 125.

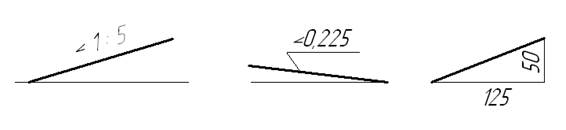

Рисунок 49 – Примеры нанесения на чертеже величину уклона

Основные правила нанесения размеров

Нанесение размеров на чертеже регламентировано ГОСТ 2.307-68 для всех отраслей промышленности. Это один из важнейших этапов черчения, так как размеры служат основанием для определения габаритов изображенного изделия и его элементов. Общее число размеров должно быть минимальным, но достаточным для изготовления и контроля изделия.

1. Размеры разделяют на линейные (в мм — не указывают на чертеже) и угловые (градусы, минуты, секунды – обозначают на чертеже). Рис. 1 .

Нажмите на изображение для его увеличения

2. Размеры указывают размерными числами, выносными и размерными линиями. Рис. 2 .

Нажмите на изображение для его увеличения

3. Выносные и размерные линии выполняют сплошной тонкой линией. Размерные линии заканчиваются стрелкой. Рис. 1 и Рис. 3 .

Нажмите на изображение для его увеличения

4. Выносные линии перпендикулярны отрезку, размеры которого обозначают. Размерные линии выносят за контур изображения на расстояние 6-10 мм., такое же расстояние между параллельными размерными линиями. Концы выносных линий выступают за размерные линии на 1-5 мм. Рис. 2 .

5. Размерное число пишут параллельно размерной линии. Над линией – если она горизонтальна или слева от неё – если линия вертикальна. Рис. 4 .

Нажмите на изображение для его увеличения

6. Если длина размерной линии мала, линию продолжают, а стрелки наносят с наружной стороны. Рис. 4 . Если размеры расположены цепочкой, стрелки допускается заменять точками или засечками под углом 45 градусов. Рис. 1 .

7. Каждый размер указывают 1 раз, начинают с наименьшего. Необходимо избегать пересечения размерных и выносных линий. Рис. 4 .

8. Если на чертеже дана полная окружность указывают размер диаметра (кружок, перечеркнутый линией). Рис. 5 .

Нажмите на изображение для его увеличения

9. Если на чертеже изображена дуга необходимо указать размер радиуса (прописную латинскую букву R). Размерную линию проводят из центра дуги, размерная стрелка упирается в точку окружности. Рис. 6 .

Нажмите на изображение для его увеличения

10. Если деталь имеет несколько одинаковых элементов — обозначают размер одного с указанием количества этих элементов. Рис. 7 .

Нажмите на изображение для его увеличения

11. На параллельных размерных линиях размерные числа располагают в шахматном порядке. Рис. 1 .

12. При изображении детали в 1 проекции толщина обозначается S, а длина L перед размерным числом. Рис. 8 .

Нажмите на изображение для его увеличения

13. Размеры проставляют действительные, независимо от масштаба. Угловые размеры при уменьшении и увеличении изображения не изменяются. Рис. 9 .

Нажмите на изображение для его увеличения

14. Обязательно проставляют размеры, указывающие взаимное положение частей предмета и габаритные размеры. Рис. 10 .

Нажмите на изображение для его увеличения

Нанесение размеров на чертежах

Чертеж — это универсальный документ, в котором конструктор дает исчерпывающую информацию о конструкции изделия, которое он разработал. Любой специалист, взявший в руки этот документ, должен получить информацию об изделии полностью и без искажений, даже находясь за тысячи километров. Для этого правила построения технических документов формализованы и зафиксированы в государственных стандартах.

Читать еще:  Какой кислотой травят металл

Правила нанесения размеров на чертежах ГОСТ 2.307-68 и ГОСТ 2.307-2011

Указанные на конструкторских документах размеры предназначены для точного указания габаритов изделия, а также его узлов. Нанесение размеров следует организовать так, чтобы, руководствуясь ими, возможно было сделать деталь без проведения дополнительных расчетов. В то же время недопустимо перегружать документ избыточными сведениями, затрудняющими его понимание. Недопустимо также дублирование нанесения размеров на чертежах.

Как предписывается государственным стандартом, численные величины в конструкторских документах указывают в мм, единицы при этом опускают. Величины углов приводят в градусах, минутах, секундах с обязательным указание единиц.

Правила нанесения размеров на чертеж

Размерные линии изображают параллельно оси, на расстоянии не менее 10 мм от контура изделия, выносные изображают перпендикулярно размерным.

Скачать ГОСТ 2.307-2011

Нанесение размеров

Указанное значение обязано точно соответствовать истинной величине объекта вне зависимости от выбранного масштаба.

Схема нанесения размеров

Размерные линии следует размещать снаружи контура детали. На элементах контура нанесение значений запрещено. Большие величины наносят дальше, меньшие — ближе. Это делают для того, чтобы избежать пересечений размерные и выносные линии. На концах размерной линии изображают стрелки, упирающиеся в выносные. Численные значения размещают над линией возле ее середины. Расстояние между размерными линиями — от 7 миллиметров.

Размерные линии положено размещать без пресечений с другими элементами чертежа. Осевые, центровые и штриховочные линии при пересечении с размерной следует прервать.

Нанесение размеров конкретного элемента конструкции рекомендуется проводить, группируя их рядом с ним.

При изображении дуги на чертеже показывают ее радиус (цифры предваряются литерой R), для окружности — ее диаметр (обозначается знаком >)

Если деталь имеет сферическую форму, а из двумерного изображения это не очевидно, то обозначение сферы на чертеже наносят так «Сфера R50»

При нанесении фаски под углом 45° используют единое обозначение величины и угла, например 5×45 ° . Для фасок с другими углами предусмотрено отдельное указание линейного размера и угла

Сфера 50 на чертеже

Нанесение предельных отклонений размеров

Указание значений предельных отклонений имеет большое значение с точки зрения технологии изготовления. Исходя из этих данных, технологи будут выбирать конкретные способы механической и термической обработки, конкретный вид станочного оборудования, инструмент и оснастку.

Значения отклонений наносят сразу после величин. Если высокая точность изготовления не требуется, то нанесение этих требований в каждом месте чертежа необязательно, достаточно сформулировать их в общем виде в области технических требований. Данная формулировке должна содержать как значения, так и знак отклонений.

Если в общей записи не указываются конкретные значения допусков, допустимо использовать указание квалитета, или класса точности. Обозначается он литерами ±IT/2 , за которыми следует номер квалитета.

Указание предельных отклонений для валов и отверстий круглой формы сопровождается знаком ∅.

Отклонения угловых величин наносят только цифрами.

Если на различных участках одной и той же поверхности требуется выдержать различные отклонения, границу между ними указывают тонкой сплошной чертой, а размеры на чертежах вкупе с отклонением указывают для каждого участка по отдельности.

Пересечение размерных линий на чертеже

Единая система конструкторской документации

НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ

Unified system of design documentation. Drawing of dimensions and limit deviations

МКС 01.080.30
ОКСТУ 0002

Дата введения 2012-01-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Читать еще:  Как сделать металлоискатель своими руками в домашних

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»), Автономной некоммерческой организацией «Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 мая 2011 г. N 39)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Минэкономики Республики Армения

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 211-ст межгосударственный стандарт ГОСТ 2.307-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

ВНЕСЕНЫ: поправка, опубликованная в ИУС N 12, 2012 год; поправка, опубликованная в ИУС N 10, 2014 год; поправка, опубликованная в ИУС N 8, 2018 год

Поправки внесены изготовителем базы данных

1 Область применения

1 Область применения

Настоящий стандарт устанавливает правила нанесения размеров и предельных отклонений в графических документах на изделия всех отраслей промышленности и строительства.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения

ГОСТ 2.308-2011 Единая система конструкторской документации. Указание допусков формы и расположения поверхностей

ГОСТ 2.414-75 Единая система конструкторской документации. Правила выполнения чертежей жгутов, кабелей и проводов

ГОСТ 2.417-91 Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей

ГОСТ 2.419-68 Единая система конструкторской документации. Правила выполнения документации при плазовом методе производства

ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 25346-89 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений

ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348-81* Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм.
______________
* Вероятно ошибка оригинала. Следует читать: ГОСТ 25348-82. — Примечание изготовителя базы данных.

ГОСТ 25349-88 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков деталей из пластмасс

ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
