Захваты для металлических листов

Захваты для листового металла. Вертикальная и горизонтальная фиксация

Механические захваты для листового металла широко используются на складах соответствующего сортамента и на заготовительных участках листоштамповочных производств. Такие захваты, не смотря на постепенное распространение вакуумных, магнитных и электромагнитных захватов, не сдают своих позиций, что объясняется простотой конструкции, надёжностью, универсальностью, независимостью от внешних факторов.

Классификация

Захваты для листового металла механического типа различают по следующим параметрам:

По способу транспортировки металла – в горизонтальном или в вертикальном положении.
По конструкции захватного органа – строповые и винтовые (струбцинные).
По количеству захватов – с одним, двумя или четырьмя эксцентриками.
По характеру рабочего перемещения захватного органа – качательного, либо поступательного.

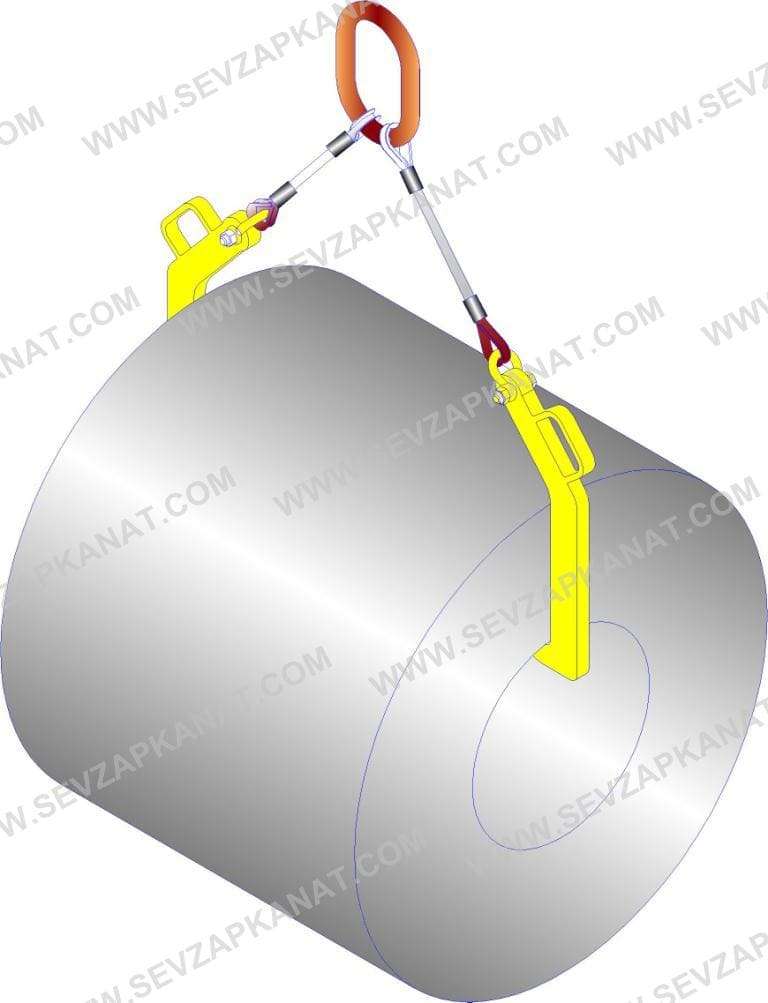

Все виды горизонтальных механических захватов должны быть парными, а расстояние между ними определяется длиной перемещаемых листов, состоянием их поверхности, и количество одновременно транспортируемых единиц груза.

Кроме того, ряд конструкций механических захватов, особенно для транспортировки длинномерного листового проката, нуждаются во вспомогательной детали – траверсе, которая уравновешивает усилия, возникающие при перемещении листа, и снижает опасность появления опрокидывающего момента.

Учитывая динамический характер нагрузок во время работы данных приспособлений, рабочие органы захвата должны выполняться из среднеуглеродистых сталей типа сталь 20 или даже сталь 15Г. К готовым захватам предъявляются требования повышенной поверхностной твёрдости при вязкой сердцевине, поэтому такие детали после штамповки обязательно подвергаются цементации.

Многие конструкции механических захватов для листового металла – универсальные. Они могут транспортировать груз и в вертикальном, и в горизонтальном положении. Поэтому приводимое далее разделение основных типов захватов — на вертикальные и горизонтальные — является условным, кроме некоторых исключений, о чём будет указано особо.

Вертикальный захват для металла

Применяется преимущественно на складах металлобаз, а также на складах крупных заготовительных участков прессовых цехов, где используют метод вертикального штабелирования листового проката. При таком способе хранения площадь, занимаемая листовым металлом, резко сокращается.

Для удобства установки и извлечения металла из штабеля его направляющие обычно выполняют не строго вертикальными, а имеющими наклон 10…15º. Соответственно гибкость захвата должна обеспечивать изменение его вертикальной оси на те же значения.

Основными разновидностями вертикальных захватов для листового металла являются:

Клещевые, которые состоят из пары неравноплечих рычагов, соединённых между собой двумя шарнирами. Одним концом такие захваты прикрепляются к траверсе или к звену стропа, а на другой части имеют захватные губки для удержания стального листа. Губки удерживают груз из-за имеющихся насечек на своей рабочей поверхности, причём сила их прижима определяется соотношением плеч рычагов и площадью контактных поверхностей губок;
Фрикционные захваты. Считаются разновидностью клещевых. Но отличаются присутствием прижимных пластин, которые при помощи клинового механизма выдвигаются по направлению к металлу при его касании к губкам рычагов. При этом обеспечивается дополнительное усилие прижима;

Читать еще: Радиодетали с драгметаллами каталог с фото

Эксцентриковые захваты, часто именуемые захватами типа «бульдог». Они представляют собой приспособление, включающее в себя эксцентрично расположенный относительно оси подъёма рычаг, который подвижно соединён с прижимной челюстью. При подъёме груза челюсть прижимает транспортируемый лист к внутренней поверхности рычага;
Винтовые захваты, в которых фиксация листа производится вручную струбцинами, прижим которых к листу выполняется винтовым механизмом. Чтобы исключить повреждение тонколистового проката, контактные поверхности струбцин снабжают накладками из маслостойкой твёрдой резины. Струбцинными захватами можно выполнять кантовку металла.

Горизонтальные захваты для металла

Эксцентриковые, винтовые и ряд исполнений клещевых захватов пригодны также и для транспортировки листов в горизонтальном положении. В частности, для захватов «бульдог» видоизменяется только расположение опорной поверхности рычага (с вертикальной на горизонтальную), а конструкция прижимной челюсти остаётся практически без изменений.

Наибольшие конструктивные отличия претерпевают клещевые захваты горизонтального типа. В зависимости от толщины листа они могут изготавливаться с храпцами, и с подхватами. Первые вариант используется при транспортировке только толстолистового металла (толщиной от 25 мм и более). Храпцовый захват представляет собой пару неравноплечих рычагов, которые фиксируют лист только по его толщине. Противоположный конец рычага прикрепляется к стропу, и при его натяжении проворачивается в направлении к прижимаемой поверхности. Отличается простотой формы, однако надёжно функционирует лишь при достаточной ширине стального листа: угол распора строп должен быть не менее 60º. Металл малой жёсткости (например, алюминий) такими грузозахватными приспособлениями перемещать запрещается.

Эксцентриковый клещевой захват имеет нижнюю опорную поверхность на рычаге, размеры которой зависят от веса листа и допустимой стрелы прогиба груза: при увеличении данных параметров длина и ширина опорной поверхности увеличиваются. Двойной эксцентрик обеспечивает более надёжный прижим, кроме того такие исполнения горизонтальных захватов для металла считаются более универсальными.

При выборе параметров механического захвата для транспортировки листового металла учитывают его грузоподъёмность, а также возможность агрегатирования с различными видами строп и траверс. Минимальная величина запаса по усилию фиксации составляет 25…30%, за исключением эксцентриковых и фрикционных захватов (для них коэффициент запаса принимается в пределах 60…65%).

Цена механических захватов для листового металла, в зависимости от производителя составляет:

Для рычажных захватов – 2000…5000 руб.;
Для эксцентриковых захватов типа бульдог — 4000…8000 руб.;
Для струбцинных захватов – 7000…10000 руб.
