Схемы металлоискателей для цв мет

Содержание

Металлоискатели

Универсальный металлоискатель способен обнаруживать как мелкие, так и крупные металлические предметы. Он снабжен несколькими сменными катушками диаметром от 25 до 250 мм. Это позволяет обнаруживать местоположение мелких предметов с точностью до миллиметров на расстоянии нескольких сантиметров, а крупные предметы — на расстоянии нескольких десятков сантиметров. Принципиальная схема приведена на рис. 3.23, а. Принцип ее работы.

При проведении строительных и ремонтных работ нелишней будет информация о наличии и месторасположении различных металлических предметов (гвоздей, труб, арматуры) в стене, полу и т. д. Поможет в этом устройство, описание которого приводится в этом разделе. Параметры по обнаружению: большие металлические предметы —10 см; труба диаметром 15 мм — 8 см; винт М5 х 25 — 4 см; гайка М5 — 3 см; винт М2,5 х 10.

Предствленный металлоискатель сравнительно прост в изготовлении, не содержит дефицитных элементов, но при этом обладает достаточно высокой чувствительностью. С его помощью можно обнаружить монету, закопанную в грунт на глубину 15—20 см. Поиск металлических предметов в грунте базируется в основном на двух физических явлениях. Одно из них — влияние магнитных свойств предмета на индуктивность катушки или на коэффициент связи между.

Малогабаритный металлоискатель может обнаруживать скрытые в стенах гвозди, шурупы, металлическую арматуру на расстоянии нескольких сантиметров. В металлоискателе использован традиционный метод обнаружения, основанный па работе двух генераторов, частота одного из которых изменяется при приближении прибора к металлическому предмету. Отличительная особенность конструкции — отсутствие самодельных намоточных деталей. В качестве катушки.

Данный металлоискатель является усовершенствованным вариантом металлоискателя, основанного на сравнении частот двух генераторов, один из которых опорный , а второй поисковый — изменяет частоту своих колебаний при приближении к металлическим предметам. Устройство может «различать» цветные и черные металлы. Опорный генератор собран на элементе DD1.1, а поисковый — на элементах DD2.1 и DD2.2. Частота колебаний опорного.

Этот оригинальный детектор реагирует на приближение металлических предметов к магнитной антенне WA1. Сама антенна входит в состав генератора высокой частоты, выполненного на транзисторе VT1. Частоту генератора можно изменять переменным конденсатором (использован конденсатор КПК-2 с изменением емкости от 25 до 150 пФ). Рис. 3.18. Принципиальная схема детектора металла. С выхода генератора высокочастотный сигнал поступает через.

В качестве передатчика использован мультивибратор, а в качестве приемника — усилитель звуковой частоты. К выходу первого из этих устройств и входу второго подключены одинаковые по размерам и намоточным данным катушки. Для того чтобы система из таких передатчика и приемника стала металлоискателем, необходимо расположить катушки так, чтобы в отсутствие посторонних металлических предметов связь между ними практически отсутствовала, т. е.

Схема металлоискателя показана на рис. Опорный генератор 32768 Гц собран на логическом элементе DD1.1 и кварцевом резонаторе ZQ1. Поисковый генератор выполнен на элементе DD2.1 и катушке L1, представляющей собой датчик металла. Кроме этого, в генератор входят цепи установки частоты — подстроечный конденсатор СЗ и узел электронной перестройки частоты на стабилитроне VD1, играющем роль варикапа. Элементы DD1.2 и DD2.2 —.

Металлоискатель построен на принципе изменений частоты биений двух генераторов. Схема его работы проста: сигналы от поискового и опорного генераторов поступают в смеситель, формирующий на выводе сигнал разностной частоты. При приближении металла к катушке поискового генератора изменяется его частота, а вследствие этого и разностная частота относительно опорного генератора, лежащая, как правило, в звуковом диапазоне. На первый взгляд кажется.

Принцип действия всех этих приборов основан на сравнении значений частоты колебаний двух генераторов — опорного и поискового, изменяющего частоту при воздействии на его колебательный контур металлического предмета. Известны и другие методы: мостовой, когда регистрируется разбаланс измерительного моста, в одно из плеч которого включена поисковая катушка; метод сдвига фаз, когда измеряется фазовый сдвиг колебаний опорного и.

Самый простой металлоискатель своими руками

Простейший самодельный металлоискатель

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

И так, для сборки простого металлоискателя нам необходимо:

два транзистора КТ315 или аналогичные;

два конденсатора 1000 пф;

два конденсатора 10000 пф;

два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

Картонная плата металлоискателя

Ее обратная сторона

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.

Читать еще:  Что является количественной характеристикой металличности

Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!

Требующиеся материалы

Для сборки металлоискателя вам потребуется:

  • микросхема таймера NE555N, в корпусе DIP;
  • резистор 47 кОм;
  • два конденсатора 2.2 мкФ, 16 В;
  • кусочек контактной макетной платы;
  • батарейка на 9 вольт, переключатель, колодка для батареи;
  • электромеханический звукоизлучатель;
  • 100 метров медного провода диметром 0.2 миллиметра;
  • немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Схема металлоискателя

Идея металлоискателя взята из книги «499 схем на таймере NE555». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Поисковая катушка

Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.

Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.

Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

Монтажная плата

Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.

Размер платы примерно получился равным размеру спичечного коробка.

Корпус

Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.

Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.

Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.

Заключение

Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.

Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!

Простой металлодетектор малыш FM-2 улучшенный

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

Схема улучшенного металлоискателя Малыш FM-2

Технические характеристики и особенности:

  • Напряжение питания — 9 Вольт
  • Глубина обнаружения металлов около 15 см.
  • Селекция металлов — черный, цветной
  • Светодиодная индикация металлов — черный, цветной
  • Индикатор включенного питания

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

Стабилизатор напряжения AMS1117 -3.3v

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид со стороны дорожек

После сборки платы, приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку. Обратите внимание, концы фольги не должны соприкасаться друг с другом!

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Видео работы металлоискателя малыш FM-2 v2

Хороший металлоискатель своими руками

Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя “Пират”. Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала! Теперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким. В итоге получился рабочий качественный прибор. Единственный его минус – это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково. Но с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2015 года.

Читать еще:  Чем отпилить металлическую трубу

Источник

Высокочувствительный металлоискатель цветных металлов — схема

Среди радиолюбительских конструкций особым интересом пользуются разработки, помогающие обнаруживать скрытые в земле металлические предметы. Особенно если последние — небольшие по величине, залегают на значительной глубине и являются к тому же неферромагнетиками.

Добротных электрических схем подобных устройств, называемых по аналогии с известными военными разработками металлоискателями, и описаний вполне работоспособных конструкций немало опубликовано в различных технических
Изданиях, но рассчитаны они зачастую на подготовленных, опытных самодельщиков, имеющих хорошую материальную базу, дефицитные детали.

А вот предлагаемую нами конструкцию вполне сможет повторить-изготовить даже новичок. Тем более что и детали нужные (включая кварцевый резонатор на 1 МГц) приобрести будет вполне по силам. Ну а чувствительность собранного металлоискателя. О ней можно судить хотя бы по тому факту, что с помощью предлагаемого устройства легко отыскивается, например, медная монета диаметром 20 мм и толщиной 1,5 мм на глубине 0,9 м.

Принцип действия

Он основан на сравнении двух частот. Одна из них эталонная, а другая — изменяющаяся. Причем отклонения ее зависят от появления в поле высокочувствительной поисковой катушки металлических предметов. У современных металлоискателей, к которым можно вполне обоснованно отнести и рассматриваемую конструкцию, эталонный генератор работает на частоте, на целый порядок отличающейся от той, что возникает в поле поисковой катушки. В нашем случае эталонный генератор (см. принципиальную электрическую схему) реализован на двух логических элементах ЗИ-НЕ интегральной DD2. Частота его стабилизирована и определяется кварцевым резонатором ZQ1 (1 МГц). Генератор же с изменяющейся частотой выполнен на первых двух элементах ИС DD1. Колебательный контур здесь образован поисковой катушкой L1, конденсаторами С2 и СЗ, а также варикапом VD1. А для настройки на частоту 100 кГц служит потенциометр R2, задающий требуемое напряжение варикапу VD1.

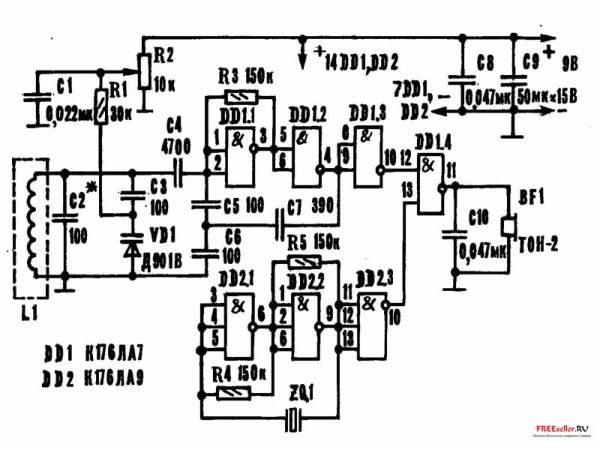

Рис.1. Принципиальная электрическая схема высокочувствительного самодельного металлоискателя.

В качестве буферных усилителей сигнала используются логические элементы DD1.3 и DD2.3, работающие на смеситель DD1.4. Индикатором является высокоомный телефонный капсюль BF1. А конденсатор С10 используется как шунт для высокочастотной составляющей, поступающей от смесителя.

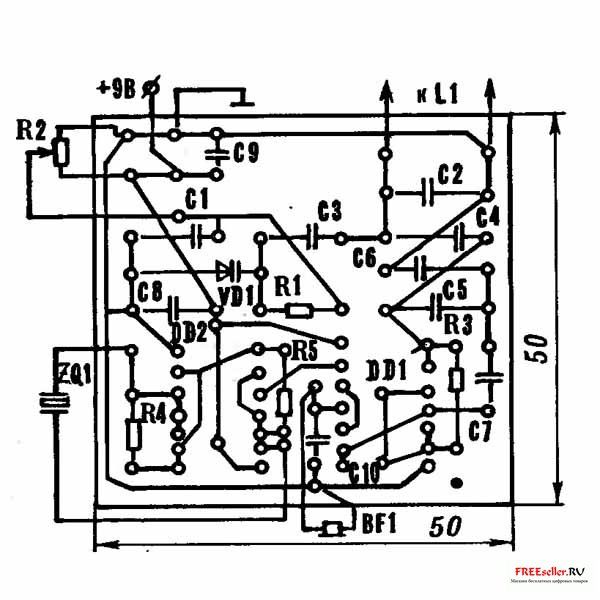

Конфигурация печатной платы приведена на соответствующей иллюстрации. А схема расположения радиоэлементов на стороне, обратной печатным проводникам, дана здесь другим цветом.

Рис.2. Печатная плата самодельного металлоискателя, с указанием расположений элементов.

Металлоискатель питается от источника постоянного тока напряжением 9 В. А так как высокая стабилизация здесь не обязательна, используется батарея типа «Крона». В качестве фильтра успешно трудятся конденсаторы С8 и С9.

Поисковая катушка требует особой точности и внимания при изготовлении. Наматывается она на виниловой трубке с внешним диаметром 15 мм и внутренним — 10 мм, согнутой в форме окружности 0 200 мм. Катушка содержит 100 витков провода ПЭВ-0,27. Когда намотка будет выполнена, она обвивается алюминиевой фольгой для создания электростатического экрана (уменьшения влияния емкости между катушкой и землей). При этом важно не допустить электрического контакта между проводом намотки и острыми краями фольги. В частности, поможет здесь «обвивка наискось». А для защиты самого алюминиевого покрытия от механических повреждений катушку дополнительно обвивают изоляционной бандажной лентой.

Диаметр катушки может быть и другим. Но чем он меньше, тем чувствительность всего устройства становится выше, зато площадь поиска скрытых металлических предметов сужается. При увеличении же диаметра катушки эффект наблюдается обратный.

Работают с металлоискателем следующим образом. Расположив поисковую катушку в непосредственной близости от поверхности земли, настраивают генератор потенциометром R2. Причем так, чтобы в телефонном капсюле звук не прослушивался. При движении же катушки над поверхностью земли (почти вплотную к последней) и отыскивается заветное место — по появлению звука в телефонном капсюле.

При использовании рассмотренного выше устройства для отыскания скрытых в земле предметов, представляющих археологическую и национальную культурную ценность, требуется предварительное на то разрешение от соответствующих органов.

Н. Кочетов, по материалам «Млад Конструктор»

Вперёд, на поиски клада! Как сделать мощный металлоискатель в домашних условиях своими руками

автор Дмитрий Мелёхин 2.3k Просмотров Мнений

С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Большая часть из них занимается «золотым промыслом» сугубо из любопытства и азарта. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция Seti.guru придёт вам на помощь и расскажет сегодня, как самостоятельно собрать прибор с помощью схем.

Читайте в статье:

Металлоискатель и его устройство

Такая модель стоит более 32 000 рублей, и, конечно, непрофессионалам такой прибор будет не по карману. Поэтому предлагаем изучить устройство металлодетектора, чтобы собрать вариацию такого устройство самому. Итак, самый простейший металлоискатель состоит из следующих элементов.

Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая.

Металлоискатель работает так: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический объект (Б) и создают в нём вторичное поле (зелёные линии). Это вторичное поле улавливает приёмник, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства такого типа могут быть разделены на:

  1. Простые, работающие по принципу «приём-передача».
  2. Индукционные.
  3. Импульсные.
  4. Генераторные.

Самые дешёвые устройства относятся к первому типу.

Самый простой металлоискатель заставит вас сбросить пару-тройку лишних килограммов. Ходить и копать вы будите много

Читать еще:  Резка металла кислородно пропановым резаком

В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. А вот приборы с импульсной индукцией отличаются тем, что генерирует ток передатчика, который включается на какое-то время и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведённого в катушке приёмника. Этот цикл повторяется непрерывно, может быть сотни тысяч раз в секунду.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

  • Устройства динамического типа. Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
  • Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

Иногда кладоискателям везёт, они находят весьма интересные вещицы

  • Электронные приборы, с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
  • Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Монитор глубинного детектора Jeohunter 3D показывает то, что у вас под ногами в режиме реального времени

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

  • Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Металлоискатель в метро. Наверное, вы не раз проходили через такой детектор, предварительно опустошив все карманы

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

К самым простейшим приборам, которые можно собрать самому, относятся устройства, которые работают по принципу – приём-передача. Существуют схемы, которые по силам даже начинающему радиолюбителю, для этого просто нужно подобрать определённый набор деталей.

Детали для металлоискателя можно найти в любом гараже

В интернете есть множество видеоинструкций с подробным объяснением, как сделать простейший металлоискатель своими руками. Вот самые популярные из них:

  1. Металлоискатель «Пират».
  2. Металлоискатель – бабочка.
  3. Излучатель без микросхем (ИМС).
  4. Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые затейники пытаются предлагать системы сборки металлоискателя из телефона, такие конструкции не пройдут проверку «боем». Проще купить детскую игрушку-металлоискатель, толку будет больше.

Такая игрушка позволяет обнаружить на небольшой глубине монетку или гвоздь, а также найти пропавшую на ковре иголку. Такие приборы реагируют чаще всего на «неблагородный» металл

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

  1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
  2. Проводы и изоленту.
  3. Наушники (подойдут от плейера).
  4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
  5. Микросхемы: К157УД2 и NE
  6. Керамический конденсатор − 1 нФ.
  7. 2 плёночных конденсатора − 100 нФ.
  8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
  9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
  10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Приёмный узел на микросхеме Пират

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Схема сверхчувствительного металлодетектора Пират–4

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Плата металлоискателя Пират с динамиком

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.
