Расточные резцы по металлу

Содержание

Расточные резцы по металлу: типы и предназначение

В этой статье мы расскажем о типах расточных резцов, их назначении и конструктивных особенностях.

Содержание

Расточные резцы по металлу: типы и предназначение

Применение токарных расточных резцов

Расточные резцы активно применяют в машиностроении и иных отраслях промышленности. При помощи инструментов данной группы обрабатывают сквозные и глухие отверстия на токарных станках.

Главное преимущество применения расточных резцов — высокая точность. При расширении отверстий до нужных размеров последовательно снимаются тонкие слои металлов. Результат можно регулировать в пределах десятых долей миллиметра.

Фотография №1: обработка отверстия расточным резцом

Обратите внимание! Самый важный момент при обработке отверстий расточными резцами — надежность их закрепления. Неправильная установка инструментов приводит к их поломками и браку.

Конструктивные особенности и геометрия расточных резцов

Изображение №1: конструктивные особенности и геометрия расточных резцов

При изготовлении токарных расточных резцов производители учитывают три главных геометрических параметра инструментов.

Главный передний угол. Формируется между передней поверхностью резца и плоскостью, располагающейся под прямым углом ко поверхности резания. Размер главного переднего угла влияет на величину деформации снимаемых слоев.

Угол заострения. Образуется между передней и задней поверхностями головки. С увеличением размеров этого угла повышается износостойкость.

Главный задний угол. Замеряется между плоскостью резания и задней поверхностью резца. При его увеличении повышается чистота обработки заготовок.

Виды расточных резцов

Существуют различные виды расточных резцов. Их классифицируют по нескольким критериям.

По назначению

По назначению расточные резцы делят на два типа.

Для глухих отверстий. Такие резцы, как видно из названия, используют для обработки внутренних стенок глухих отверстий. К сферам применения также относятся проточка и шлифовка дна. Пластины головок имеют треугольную форму.

Фотография №2: расточные резцы для обработки глухих отверстий.

Для сквозных отверстий. Предназначены для обработки сквозных отверстий и деталей, имеющих цилиндрическую форму. Внешне выглядят так.

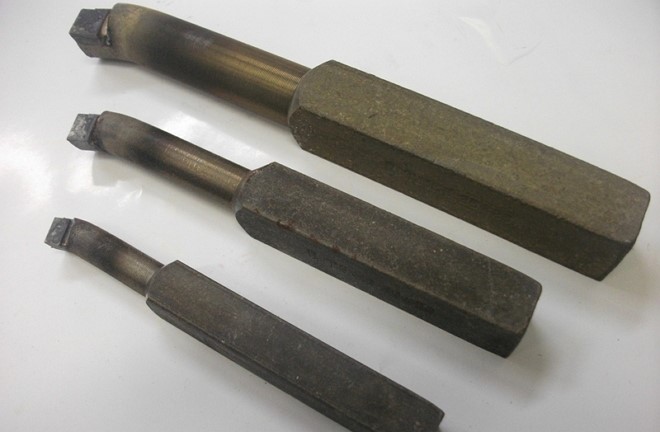

Фотография №3: расточные резцы для обработки сквозных отверстий

По материалам изготовления и конструктивным особенностям

Чаще всего используют следующую классификацию.

Цельные расточные резцы из быстрорежущей стали. Применяются для обработки не слишком твердых материалов. К ним относятся, к примеру, текстолит, фторопласт и алюминий.

Цельные расточные резцы с твердосплавными напайками. Такими инструментами обрабатывают заготовки из закаленных сталей, нержавейки, бронзы и иных твердых материалов.

Расточные резцы со сменными твердосплавными пластинами. Также применяются для обработки заготовок из твердых материалов. Очень удобны в использовании.

На получение твердосплавных напаек и изготовление пластин обычно идут стали марок ВК8, Т5К6 и Т5К10.

Размеры расточных резцов

Стандартные размеры расточных резцов, которые на практике используют чаще всего, представлены в размещенной ниже таблице.

Поиск на Барахолке

По всей Беларуси

На токарный станок б/у инструмент и оснастка.

Всё из СССР, смазано и легко ходит. Зелёный луг.

Минск cxzcxz

оснастка к токарным станкам,зап. части к станкам,инстру.

оснастка к токарным станкам: д.160-80,0; центра-15,0;втулки-10,0; для резьб-30,0;резцы-1,0/шт+375296202788https://c ontent.onliner.by/fleamarket/1590979/800×800/ e73620e5f4f006f988b3284e23ccba01.jpeghtt

Минск 1590979

Резцы токарные

Резцы токарные. Отрезные. Резьбовые. Проходные. Профильные Heli-grip р

Минск синхрон

Токарная оснастка

Минск синхрон

Made in USSR

Сверла метчики резцы плашки лерки центровки сверлильный патрон токарный патрон Лубрикант для пневмосистемы фреза дисковая напильники надфили цанги фрезы тиски Оснастка для токарных и фрезерных работ 80ЗЗ60209Ч9

Минск синхрон

Резец токарный отрезной 20тыс. отогнутый-20тыс.Тел в Минске .

Резец токарный отрезной 20тыс. отогнутый-20тыс.Тел в Минске 8033 66-48-276. 8025 54-90-126, 8029 906-55-72

Минск gosharaw

Резцы ( резец ) проходные для малых токарных станков ТВ4, 10.

Продам проходные резцы ТОЛЬКО ЛЕВЫЕ с твердосплавной напайкой марки ВК6ОМ. Хвостовик 12мм. Подходят для малых токарных станков (школьников) ТВ-4, ТВ- 6, ТВ-16 и многих других! Цена за резец 2 рубля

Минск dubai-s

Резец токарный проходной

Токарный резец. Габариты 200х38х24 мм

Минск disid

Токарный станок JET BD-6. Гарантия 2 года. «СТАНКИ»

Компактные габариты Внушительный диаметр обработки – 180 мм Чугунная станина Шлифованные направляющие Сменная гитара для нарезания резьбы Плавная регулировка скорости

JET GH-2040 ZH DRO Токарно-винторезный станок. Современный а.

Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606) Массивная станина станка из серого чугуна Закаленные и отшлифованные направляющие станины Передняя бабка с электромеханической муфтой Механизм плавного пуска защищает двигатель и

JWS-34KX Фрезерный станок JET. ГАРАНТИЯ 2 года

+375 33 319 14 04 Дмитрий Цены смотреть ТУТ Потребляемая мощность, кВт 2,9 Напряжение, В 400 Диаметр шпинделя 30 мм Потребляемая (выходная) мощность основного двигателя 2,9 (2,3) кВт Максимальный диаметр фрезы, мм 180 Частота вращения шпинделя на холо

»Станок для заточки дисковых пил CUPRUM WS128″

»Станок для заточки дисковых пил CUPRUM WS128″ +375 33 319 14 04 Дмитрий ДЖЕТ ЦЕНТР МИНСК «Точильный станок для заточки дисковых пил CUPRUM WS128» Диаметр точильного круга (мм) 125*10*32*8 Угол шлифования лезвия ±20° Угол поворота

Твердосплавные напайки Т5К10 на токарные резцы

Твердосплавные напайки Т5К10 на токарные резцы

Минск jerj

Металлообрабатывающий инструмент, приборы и оборудование.

Покупаю инструмент для металлообработки: резцы токарные, фрезы, метчики, плашки и т. п. Приборы и оборудование в том числе и советские.

Минск luz

Инструменты для металлообработки

Резцы токарные, метчики, плашки, развертки, фрезы, СОЖ,

Минск luz

Инструмент металлообрабатывающий.

Резцы токарные, метчики, плашки, развертки, фрезы, СОЖ,

Минск luz

Проточка тормозных дисков без снятия с авто (Pro-CUT)

Гарантия отсутствия биения, дешево и качественно! Профессиональное американское оборудование. г.Минск, ул. Калиновского 111 корпус 2. +375296833358, +375445833358

Токарный патрон.

Смолевичи ssedoi

Продам резцы токарные,сами напайки новые советские дорого.

стамеска резец токарный Англия старинные

стамески резцы клюкарзы английские с клеймами. от 15 р токарные резцыот 50р 8033 6377683

Минск sashakii

Резцы токарные

Молодечно swl

Токарный патрон+резцы новые, диаметр 125мм(7100-0003), 1982г.

Токарный патрон и резцы новые. диаметр 125мм(7100-0003), 1982год в идеальном состоянии. Mакс обр внешний диаметр (45)120мм, Макс обр.внутренний диметр 112мм.

Запчасти к токарным станкам по металлу и дереву

Продам . Кулачки обратные к 80 патрону. К токарному станку ТВ-4,6; держатель вала, . К деревообрабатывающему токарному станку; резцы, защита ,подручник электрика и другая всячина. Вал с патроном к свер

резцы фрезы метчики

Инструмент времен СССР отличное качество всего инструмента весь товар в коробках с маркировкой в заводской смазке 80297467849 большой список наменклатуры могу сбросить на почту есть резцы фрезыразвертки метчики сверла патроны токарные плашки круги ценра и

Минск 1evochka1

резцы метчики сверла фрезы

Инструмент времен СССР отличное качество всего инструмента весь товар в коробках с маркировкой в заводской смазке 80297467849 большой список наменклатуры могу сбросить на почту есть резцы фрезыразвертки метчики сверла патроны токарные плашки круги ценра и

Минск 1evochka1

s-kupe.by

ШКАФЫ-КУПЕ В МИНСКЕ

АНТИКРИЗИСНЫЕ ЦЕНЫ!

Рассчитать стоимость шкафа

Весенние акции:

1) С 06 апреля по 12 апреля — СКИДКА 100 руб

2) Только по 12 апреля MODUS по цене SENATOR

3) Пескоструйный рисунок 39 руб м2!

Продаем шкафы-купе в РАССРОЧКУ 0%

Наши преимущества:
— 15 лет на рынке;
— работаем по индивидуальным
проектам и в кратчайшие сроки (3-4 дня);
— собственное современное производство !

Резец расточной токарный

Существует ряд инструментов для обработки заготовок на токарных станках. Далее рассмотрен резец расточной: виды данных инструментов, их конструкция, способы работ и принципы выбора.

Данные инструменты рассчитаны на обработку отверстий (как сквозных, так и глухих). Принцип их функционирования состоит в расширении углублений путем послойного удаления материала. Такие резцы применяют на токарных станках с целью повышения точности и производительности работ.

Геометрические характеристики

Расточной токарный резец включает державку, служащую для монтажа инструмента в станке, и рабочую поверхность. Рабочая поверхность для врезания в материал имеет клинообразную форму. Она сформирована тремя углами, суммарно образующими 90°.

  • Основной задний угол, разделяющий заднюю поверхность и режущую плоскость, сокращает трение обрабатываемого предмета и задней поверхности. Твердость материалов связана обратной зависимостью с величиной этого угла и прямой с их шероховатостью.
  • Угол заострения, разделяющий заднюю и переднюю поверхности, определяет прочность резца.
  • Основной передний угол, разделяющий переднюю поверхность и перпендикулярную режущей поверхности плоскость, определяет степень деформации удаляемого материала.

Размеры определяются ГОСТ. Так, ГОСТ 18882-73 описывает токарные расточные резцы с твердосплавными пластинами для сквозных отверстий. ГОСТ 18883-73 определяет параметры аналогичных инструментов с пластинами из твердых сплавов, рассчитанных на создание глухих отверстий.

Скачать ГОСТ 18882-73

Скачать ГОСТ 18883-73

В ГОСТ 9795-83 описаны державочные резцы для сквозных отверстий, рассчитанные на косое и прямое крепление.

Скачать ГОСТ 9795-83

Классификация

Расточные резцы по возможности обработки материалов классифицируют на два вида:

  • Быстрорежущие модели рассчитаны на легкие материалы, такие как фторопласт, алюминий, текстолит.
  • На более прочные и тяжелые материалы рассчитаны монолитный и твердосплавный варианты. Так, они подходят для стали (сырой, каленой, нержавеющей), бронзы и др.

Кроме того, существуют модели с механически закрепленным либо напаянным алмазом. Для данных вариантов материал режущей части представлен алмазом, а стержень состоит из стали.

Еще два типа рассматриваемых инструментов выделяют по назначению:

  • Расточной резец для глухих отверстий помимо обработки внутренних стенок отверстий рассчитан на проточку и шлифовку дна. К тому же данные модели называемые упорными, подходят для расточки ступенчатых отверстий.
  • Проходные варианты представлены расточными резцами для работ со сквозными отверстиями и цилиндрическими деталями.

Наконец, рассматриваемые инструменты дифференцируют по форме державки на квадратные, прямоугольные и круглые. Наиболее оптимальными считают варианты второго типа ввиду простой установки и удобной заточки.

Следует отметить, что существуют модели со сменными пластинами. Они укомплектованы запасными частями для смены изношенных пластин.

Принципы выбора

К основным критериям выбора расточных резцов относятся типы отверстий и целевых материалов. Например, при работах с бронзой и каленой и нержавеющей сталью модели из быстрорежущей стали быстро износятся. Помимо этого, нужно сопоставить размеры инструмента и отверстий. Так, для глухих отверстий требуются резцы, меньшие вдвое по диаметру. Для регулярных работ целесообразно приобрести универсальный вариант со сменными пластинами либо набор обычных расточных резцов.

Рабочие режимы

Режим резания определяется несколькими факторами, основные среди которых – расточка инструмента, тип материала, диаметр углубления. Так, на основе диаметра резец для расточки цилиндров монтируют выше центра либо ниже. Резец для глухих отверстий во избежание образования в торце бобышек располагают по центру.

Незакрепленная часть инструмента, представленная расстоянием между пластиной и хвостовиком, определяет глубину растачивания.

Однако чрезмерно большой вылет сказывается на качестве поверхности, так как вызывает вибрации и упругие деформации, а также ведет к быстрому износу пластины. В большинстве случаев оптимальна расточная оправка с наибольшей жесткостью. Под ней понимают способность к сопротивлению деформациям под внешним влиянием. Данный показатель дифференцируют на два типа. Статистическая жесткость относится к упругим деформациям, динамическая – к вибрациям. В целом она определяется материалом, размерами, формой и методом установки предмета. Жесткость имеет значение для режимов и частоты обработки, а также стойкости инструмента.

Для растачивания используется консольный способ крепления инструмента, характеризующийся малой жесткостью, вследствие чего наблюдаются вибрации. С целью улучшения виброустойчивости необходимо сократить вылет расточного резца. Однако, как было отмечено, это снизит глубину расточки. Оптимальным значением вылета, обеспечивающим виброустойчивость, считают равное четырем диаметрам оправки.

В процессе работ следует создать минимальную силу резания. Для этого подбирают геометрию расточного резца. Так, рекомендуется применять варианты с формами СМП типа V и D. К тому же следует выбирать модели с положительной геометрией передней поверхности пластин и радиусом при вершине заднего угла равным 90°. При эксплуатации для задней поверхности допустим износ до 0,3 мм. Наконец, лучшую виброустойчивость обеспечивают твердые сплавы с износостойкими покрытиями.

Величина прогиба определяется также моментом инерции поперечного сечения державки, который зависит от его формы и размеров.

Современные модели оснащены державками круглой формы. При этом существуют варианты с квадратным сечением державок. Например, расточные резцы Семинского, консольная часть державки которых закручена относительно оси на 45°.

Ввиду этого жесткость таких моделей выше, чем у вариантов с круглой державкой. Это позволяет значительно повысить скорость резания в отсутствии вибраций даже при большом вылете. К тому же допустимо повышение сечения стружки до 5 раз. Наконец, в изготовлении такие расточные резцы проще, чем обычные.

Угол заточки расточного внутреннего резца определяется типом работ (черновые, чистовые). Задний угол связан обратной зависимостью с диаметром отверстия.

Маркировка

Для расточных резцов применяется система маркировки с буквенными и цифровыми символами. Первые отражают геометрические параметры (2140-0043), вторые — тип материала (т15к6 для варианта для глухих отверстий). Например, 2140-0042 ВК6.

В магазинах вместо цифровой маркировки используют значения геометрических параметров, приводя размеры (например, 20×20×170 для твердосплавной модели для сквозных отверстий) и угол заточки (10×10×40 ВК8 (YG8) 60°, 10×10×40 мм Т5К10 (YT5) 90°). К тому же в маркировках отражают тип и исполнение инструмента.

Виды расточных резцов, их маркировки и ГОСТы

Расточной резец – инструмент, применяемый для обработки внутренней поверхности отверстий различного диаметра. Виды резцов: канавочный и отогнутый для глухих и сквозных отверстий.

Отверстия присутствуют в любом механизме. Качество их очень важно в оборудовании, в деталях машин. Поэтому, чтобы получить высокоточные отверстия на производстве, существует целый технологический процесс. Основные характеристики – это диаметр и чистота. Чем точнее диаметр и чище поверхность металла внутри канала, тем лучше. Добиться высоких показателей этих характеристик можно, используя расточной резец. Расточный инструмент в основном устанавливают на специальное оборудование, которое относится к токарной группе. Необходимость использования операции расточки обусловлена невозможностью получить сразу после выполнения сверловки отверстия нужного качества. Применять резцы можно и после литья или штамповки деталей.

Чтобы работать расточными резцами, нужно иметь профильное образование токаря. Не следует при отсутствии опыта применять такой инструмент во избежание порчи заготовок, оборудования и риска получения травм.

Виды и назначение расточных резцов

Резцы расточные нужны, чтобы обрабатывать любые круглые отверстия как глухого типа, так и сквозные. Основные части – это рабочая область, или головка, на которой непосредственно закреплен режущий элемент, и державка – элемент, при помощи которого расточный инструмент крепится в станок. Отверстия бывают разными, и требуются разного рода обработки, поэтому сам инструмент тоже отличается друг от друга.

Выделено несколько подгрупп, куда можно включить тот или иной тип оснастки. В первую очередь резцы можно подавать в разных направлениях. Исходя из этого, созданы правые и левые режущие элементы. По конструктивным признакам бывают резцы:

  1. Расточные прямые. В них ось режущей головки и ось хвостовика (державки) будут совпадать.
  2. Расточные отогнутые. Отогнутый элемент не имеет совпадения в осях между рабочей зоной и державкой.
  3. Режущие элементы с державкой, имеющей изогнутую форму.
  4. Расточные оттянутые. У них головка по размерам уже, нежели державка инструмента.

Если деталь сложная по конструкции, то может понадобиться совершенно оригинальный инструмент для расточки. Такая оснастка, как правило, не входит в основную классификацию и изготавливается по индивидуальным чертежам.

Резцы расточные также могут различаться по форме хвостовика. Здесь можно выделить круглые державки либо с квадратным или прямоугольным поперечником. Когда для изготовления всех элементов был применен один металл, такой инструмент называется цельным. В случае использования вставных режущих кромок инструмент является составным.

Если внутри отверстия нужно выполнить канавки, применяют расточной канавочный резец.

Резцы для глухих отверстий

При обработке глухих отверстий важно правильно закрепить оснастку в держателе станка. Если, кроме расточки канала, необходимо выполнить еще подрезку торца, элемент выставляют четко соосно относительно центра отверстия. В этом случае после обработки в центре торцовой плоскости не останется бобышки. Для предотвращения порчи отверстия величина режущего элемента не должна превышать половины диаметра обрабатываемого канала.

Резцы для сквозных отверстий

Расточной резец, который призван обрабатывать отверстия, просверленные насквозь, имеет режущие кромки из напаек твердого сплава. В зависимости от величины угла переднего у расточной оснастки ею можно обрабатывать те или иные поверхности. Так, угол в 0 градусов позволяет резать вязкие металлы, стали и другой материал. Если угол составляет 10 градусов, под силу работа с хрупкими металлами и чугуном. Наиболее распространены режущие элементы с углом кромки в 60 градусов. Они бывают двух исполнений:

  1. С рабочей частью конической формы (позволяют работать с диаметрами 34–14 миллиметров).
  2. С рабочей частью прямоугольной формы, которая имеет скос и позволяет обрабатывать диаметры 110–40 миллиметров.

Работа расточным инструментом осуществляется в направлении вращающейся оси. Закрепление державки в станке осуществляется таким образом, чтобы элемент был смещен от центра обрабатываемого отверстия.

Геометрические параметры

Геометрия любого расточного инструмента имеет такие основные компоненты:

  1. Кромку режущую главную. В ее задачу входит основная работа по удалению слоя металла. По форме главная часть может быть фасонной либо прямой.
  2. Кромку режущую вспомогательную.
  3. Вершину схождения режущих кромок.

Кроме этого, режущий инструмент может быть тангенциальным или радиальным. В первом случае рабочая область располагается к обрабатываемой поверхности под углом касательно, во втором такое расположение имеет перпендикулярный характер относительно оси канала. Самые широко применяемые в технологических операциях машиностроения режущие элементы – это радиальные резцы для токарных станков. Их особенность в том, что они легко устанавливаются в резцедержатель и имеют удобную геометрию пластин для резки. Тангенциальную оснастку применяют в тех случаях, когда необходимо добиться чистоты поверхности высокого уровня.

Чтобы отличить левый резец от правого, который имеет иную геометрию, необходимо применить метод ладони. Если наложить ладонь на режущий элемент, то главная режущая кромка левого резца будет под большим пальцем левой руки, а правого, соответственно, правой.

Маркировки расточных резцов согласно ГОСТу

  1. Для обрабатывающих отверстия глухого типа ГОСТ 18883-73.
  2. Для обрабатывающих отверстия сквозного типа ГОСТ 18062-72.

Согласно этой технической документации маркировка состоит из кода, где присутствует цифровое и буквенное обозначение. На примере обозначения резца 2145-0013 1 ВК6М принцип кодировки следующий:

  • первые четыре цифры определяют тип (в данном случае это резец для сквозных отверстий);
  • две последние цифры второго четырехзначного числа скрывают геометрические параметры инструмента;
  • единичная цифра указывает на геометрическое исполнение;
  • следующий блок из буквенно-цифрового кода указывает на тип стали, из которой он изготовлен.

Точная расшифровка кодировки доступна лишь посредством специальных таблиц, где указаны все параметры инструмента, соответствующие коду.

Советы по выбору расточного резца

  • из какого материала должна быть изготовлена рабочая часть: здесь нужно знать, какой металл будет подвергнут обработке и какие режимы обработки;
  • геометрию резца – его рабочей части: этот параметр исходит из задач обработки;
  • показатель виброустойчивости и прочности тела инструмента и кромки, которая режет: основополагающее здесь – режим обработки, наличие или отсутствие охладителя;
  • размер резца и его форма диктуется размером отверстия и задачами обработки;
  • конструкцию и способ фиксации режущей пластины, если она съемная;
  • тип отделения стружки от поверхности при обработке;
  • форму и тип резцедержателя в станке.

Выбор режима резания при растачивании

  • глубина, на которую будет проводиться рез (t);
  • скорость подачи инструмента в канал (s);
  • скорость съема толщины металла (v).

Так, при обработке получистового характера рекомендуется углубляться в пределах 3.0–0.5 мм, при чистовой обработке – 1.0–0.1 мм. При глубоких каналах и большом съеме металла следует увеличивать подачу инструмента, чтобы снизить вибрацию.
