Подключение пускового конденсатора к электродвигателю через реле

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения двигателя через конденсатор

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

  • 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
  • 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
  • 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Подключение электродвигателя через конденсатор

Тема очень востребованная и вызывающая множество вопросов. Для начала разберемся какие бывают асинхронные электродвигатели переменного тока и в каких случаях применяется подключение через конденсаторы. Затем рассмотрим схемы и формулы для выбора конденсаторов.

Двигатели по способу питания делятся на трехфазные и однофазные. Вначале разберемся с подключением через конденсатор трехфазного ЭД.

Коротенько про трехфазные асинхронные электродвигатели

Трехфазные асинхронные электродвигатели получили широкое применение в различных отраслях промышленности, сельского хозяйства, быту. ЭД состоит из статора, ротора, клеммной коробки, щитов с подшипниками, вентилятора и кожуха вентилятора.

Стягивающие шпильки я уже снимать не стал, чтобы добраться до статора с ротором. Но выпирающая часть, на которой сидит вентилятор и есть ротор. Ротор — вращающаяся часть, статор неподвижная (на рисунке его не видно).

Читать еще:  Конденсатор для электродвигателя стиральной машины

Далее посмотрим на клеммник более внимательно. С одной стороны у нас С1-С2-С3, а ниже — С4-С5-С6. Это начала и концы обмоток фаз электродвигателя. У нас имеются три фазы, так как двигатель трехфазный — С1-С4, С2-С5, С3-С6. Также присутствует на фото ржавый болт заземления, он находится в клеммнике сверху слева.

Соединение, которое видно на фотографии называется “звезда”. Я уже писал про звезду и треугольник для трансформаторов — аналогично и для электродвигателей. Сбоку на фотографии я добавил как выглядит схематично звезда для данного электродвигателя и треугольник. Вся разница в расположении перемычек. Их комбинации определяют схему соединения ЭД.

работа трехфазного электродвигателя без одной фазы при постоянной нагрузке

Электродвигатель может работать от однофазной сети и без дополнительных мер и схем. Например, при повреждении одной из фаз. Однако, в данном случае произойдет снижение частоты вращения. Снижение частоты вращения приведет к увеличению скольжения, что в свою очередь вызовет увеличение тока двигателя.

А возрастание тока приведет к нагреву обмоток. При такой ситуации необходимо разгрузить ЭД до 50%. Работа в таком режиме возможна, однако, если двигатель остановится, то повторно пуститься уже не получится.

почему для пуска от однофазной сети используют именно конденсаторы

Повторный пуск не произойдет, так как магнитное поле статора будет пульсирующим и, коротко говоря, из-за направленности определенных векторов в противоположные стороны ротор будет неподвижен. Чтобы двигатель пустился, нам необходимо изменить расположение этих векторов. Для этого и используют элементы, которые сдвигают фазы векторов. Рассмотрим схему, которая реализует эту возможность.

На схеме мы видим, что обмотка разделилась на две ветви — пусковую и рабочую. Пусковая используется с начала пуска до разворота двигателя, затем отключается и используется только рабочая. Для отключения пусковой можно использовать кнопку, например. Нажал и держи пока не развернулся двигатель, а потом отпускай и цепочка разорвана.

Фазосдвигающими элементами могут выступать сопротивления или конденсаторы. Разница в применении тех или иных в форме магнитного поля. И если, говорить проще, то выбирают конденсаторы, так как при одном значении пускового момента, меньший пусковой ток будет при использовании конденсаторов.

А при одинаковых пусковых токах у схем с конденсатором будет больше начальный вращающий момент, то есть движок будет быстрее разгоняться, что несомненно лучше для эксплуатации.

Важно: подключение через конденсаторы производят для двигателей до 1,5кВ. Вычислено, что для более мощных ЭД стоимость емкостных элементов превысит стоимость самого движка, следовательно, их установка является нерентабельной. Хотя, если достать их нахаляву, что в нашем пространстве не редкость, то можно и попробовать.

как подключить электродвигатель через конденсатор

Так как конденсаторы выгоднее во многих смыслах для пуска ЭД, то разберем пару схемок пуска с применением конденсаторов. Для схемы соединения “треугольник” и для схемы соединения “звезда”.

Пусковая ветвь будет использоваться до момента разворота ЭД, рабочая — напротяжении всей работы двигателя.

конденсаторы для запуска электродвигателя

Логично будет далее разобраться, как рассчитать пусковой и рабочий конденсатор для двигателя. Для правильного подбора нам необходимо знать паспортные данные ЭД, или иметь шильду с заводскими значениями.

Существуют различные схемы и в каждой конденсаторы выбираются по своему. Для схем, приведенных выше выбор конденсаторов осуществляется по двум формулам:

Рабочая емкость = 2800*Iном.эд/Uсети

Рабочая емкость = 4800*Iном/Uсети

Пусковая емкость в обоих случаях принимается равной 2-3 от рабочей.

В формулах выше Iном — это номинальный ток фазы электродвигателя. Если посмотреть на табличку, где через дробь указываются два тока, то это будет меньший из них. Uсети — напряжение питающей сети(

220). Значит, вычислили мы ёмкость и следующим шагом нам надо знать напряжение на конденсаторе. Для схем приведенных на рисунках выше напряжение на конденсаторе равняется 1,15 от напряжения сети. Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Тут нам и понадобится небольшая табличка:

Читать еще:  Подключение пускового и рабочего конденсатора к электродвигателю

Например, напряжение сети

220, умножаем на 1,15 получаем 253. В таблице смотрим переменка 250 соответствует постоянке 400В для емкости до 2мкФ, или 600В для емкостей 4-10мкФ. Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного.

Далее, зная рабочее напряжение и требуемую емкость подбираем конденсаторы по параметрам: типы и нужное количество. Конденсаторы для пусковой цепи порой так и называются — пусковыми.

Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать. Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

Сохраните в закладки или поделитесь с друзьями

Как подключить конденсатор к электродвигателю: пошаговая инструкция!

В предыдущей статье мы ответили на вопрос: можно ли подключить трехфазный двигатель к однофазной сети? Сегодня мы расскажем о том, как выполнить подключение трехфазного двигателя к однофазной сети с помощью конденсатора.

ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности .

• внутри коробки управления монтируем на дин-рейку двухполюсный автоматический выключатель на 6 Ампер с времятоковой характеристикой C;
• к стене коробки управления с помощью хомутов закрепляем пусковой и рабочий конденсаторы ;
• устанавливаем шину заземления .

Заводим снизу коробки управления трехжильный кабель типа КГ на напряжение 380В сечением не менее 1,5 мм². На другой конец кабеля устанавливаем штепсельную вилку .

Жилы синего и коричневого цвета оконцовываем наконечниками и зажимаем в нижних клеммах автоматического выключателя, а жилу желто-зеленого оконцовываем и подключаем к шине заземления.

Пускатель ПНВС, установленный сверху коробки управления, имеет по три контакта с двух сторон. При нажатии кнопки «Пуск» все шесть контактов закрываются, при этом крайние четыре контакта фиксируются. После того, как двигатель наберет номинальные обороты и выйдет в рабочий режим, кнопку «Пуск» нужно отпустить, чтобы центральные контакты, подключающие пусковой конденсатор, открылись. Для завершения работы нажимаем кнопку «Стоп», после чего крайние контакты открываются.

Затем верхние контакты автоматического выключателя и два крайних контакта пускателя со стороны кнопки «Пуск» черного цвета соединяем с помощью монтажного провода типа ПВ1 сечением не менее 1,5 мм². Провода выводим через отверстие в верхней крышке коробки управления. Провод коричневого цвета используется для соединения фазных контактов автоматического выключателя и пускателя; провод синего цвета – для соединения контактов рабочего нуля.

Подключаем пусковой конденсатор : соединяем провода с выводами пускового конденсатора при помощи пайки, а места соединений изолируем термоусадочными трубками. Другие концы проводов выводим через то же отверстие в верхней крышке.

Провод синего цвета от конденсатора подключаем к контакту нажимного пускателя ПНВС совместно с проводом такого же цвета, идущего от верхнего контакта автоматического выключателя к пускателю, а провод коричневого цвета — к центральному контакту пускателя.

После этого закручиваем винты контактов.

В коробку управления заводим снизу четырежильный кабель. Жилу желто-зеленого цвета оконцовываем и подключаем к шине заземления.

Выводим остальные жилы кабеля через отверстие в верхней крышке коробки управления и оконцовываем.

Жилы коричневого и синего цвета подключаем к крайним контактам пускателя со стороны кнопки «Стоп» (красного цвета), а жилу черного цвета подключаем к среднему контакту пускателя.

Переходим к подключению рабочего конденсатора . Соединяем пайкой провода коричневого и синего цвета с выводами рабочего конденсатора, а места соединений изолируем термоусадочными трубками. Выводим свободные концы проводов в отверстия в верхней части коробки управления возле кнопки «Стоп».

Провод синего цвета подключаем к крайнему контакту пускателя, в который ранее заведена жила кабеля синего цвета. Провод второго контакта рабочего конденсатора (коричневого цвета) подключаем к среднему контакту пускателя, в который уже заведена жила кабеля черного цвета. Закручиваем все винты контактов, закрываем крышку пускателя и закрываем дверцу коробки управления.

Читать еще:  Как рассчитать конденсатор для электродвигателя 220 вольт

Далее заводим свободный конец кабеля внутрь клеммной коробки двигателя и оконцовываем жилы.

• жилу с изоляцией синего цвета соединяем с клеммой U1;
• жилу черного цвета — с клеммой V1;
• жилу коричневого цвета — с клеммой W1;
• жилу желто-зеленого цвета подключаем к винту заземления.

Далее закрываем крышку клеммной коробки.

Подключаем питающий кабель в розетку, нажимаем на кнопку «Пуск». Отпускаем ее после того, как двигатель наберет номинальные обороты.

Закончив работу, нажимаем кнопку «Стоп», после чего двигатель постепенно сбрасывает обороты и останавливается.

Таким образом, мы рассказали, как подключить конденсатор к электродвигателю. Вы также можете посмотреть видео на нашем YouTube-канале , в котором поэтапно показано подключение двигателя с конденсатором https://youtu.be/449oNUbkwt8 .

Оригинал статьи размещен на нашем сайте cable.ru .

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике .

Автоматическое отключение пусковых конденсаторов электродвигателей

Автоматический пускатель асинхронного двигателя

В статье рассматривается простая схема автоматического отключения пусковых конденсаторов после запуска однофазного асинхронного двигателя. Схема устройства показана на рисунке 1.

Основой всей схемы является трансформатор тока, в качестве которого подойдет любой трансформатор, рассчитанный на работу с сети переменного тока частотой пятьдесят герц. Мощность трансформатора зависит от необходимого тока нагрузки, в моем случае нагрузкой трансформатора является реле РЕН-29.

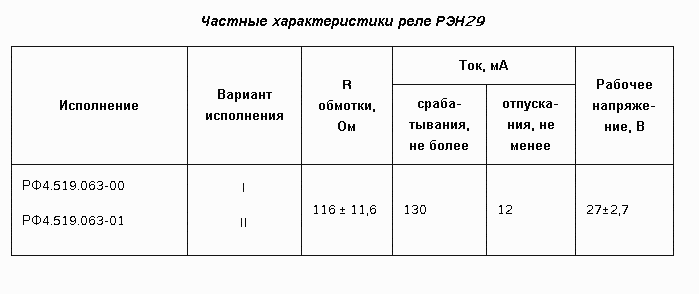

Мощность, потребляемая таким реле Р = I • U = 0,13А • 27В = 3,51 Вт. Совсем маленький по габаритам трансформатор брать не стоит, побольше – понадежнее, не забывайте, что он будет испытывать определенные вибрации при работе станка. И так, ток срабатывания у нас 0,13 ампер, значит, питающая его обмотка должна быть намотана проводом с диаметром D = 0,7√I = 0,7• 0,36 = 0,25мм. Далее нам необходимо знать пусковой ток используемого двигателя, у меня на циркулярке стоит RAEC90L2. Данные на его, приведены в таблице ниже.

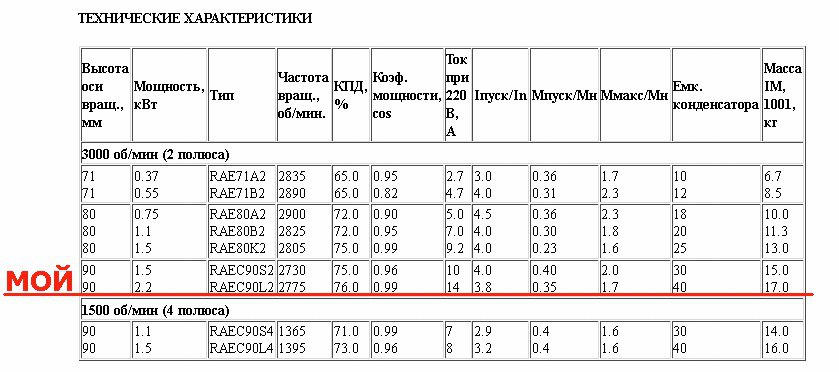

Из таблицы видим, что рабочий ток данного двигателя равен 14 ампер, соотношение пускового тока к рабочему = 3,8. Значит, пусковой ток будет находиться в районе 14А • 3,8 ≈ 53 А. От сюда следует, что коэффициент трансформации нашего трансформатора тока должен быть равен: 53А : 0,13А ≈ 400; Ктр = 400. Если в качестве первичной обмотки использовать всего один виток силового провода, то количество витков вторичной обмотки должно быть равным 400. Это приблизительный расчет, т.к. реальный пусковой ток не будет соответствовать току табличному. Этот ток зависит от напряжения в первичной сети в данный момент, от величины нагрузки на вал двигателя во время запуска. Поэтому вам придется все-таки уделить время для настройки. На фото ниже показан вид собранного автоматического пускателя. В качестве сердечника трансформатора тока используется сердечник ШЛ сетевого трансформатора, от какого-то старого калькулятора. В моем случае, пусковой ток оказался, по всей вероятности, меньше расчетного и вместо одного витка первичной обмотки пришлось намотать 2,5 витка.

Диодный мост можно использовать практически любой. Я использовал импортный из-за удобства крепления, один винт – одно отверстие. Половинки трансформатора стягиваются, и за одно его крепление к плате, при помощи червячного хомута. Реле имеет две переключающие группы контактов, в схеме используется одна, а через другую я подключил индикаторную неоновую лампочку на время проверки и настройки устройства. Лампочка через резистор 150кОм и контакты реле подключается к сети 220 вольт. Проверка прошла успешно, все работает как надо, осталось прикрепить куда то плату, но, наверное, все так и останется. Сейчас попробую снять видео, но сомневаюсь в его качестве. Ну! Не обессудьте. На этом все. Успехов. К.В.Ю.

.
